Ghidajele liniare Hiwin de tip RGH comercializate de 4 INDUSTRY au urmatoarele caracteristici:
– ghidaj liniar cu 4 randuri de recirculare al rolelor.
– unghiul de contact dinte carucior si bile este de 45 °.
– variante diferite de etansare, în functie de domeniul de utilizare
– sase optiuni de conectare pentru nipluri de ungere sau adaptoare de unsoare
| Serie/ Marime |

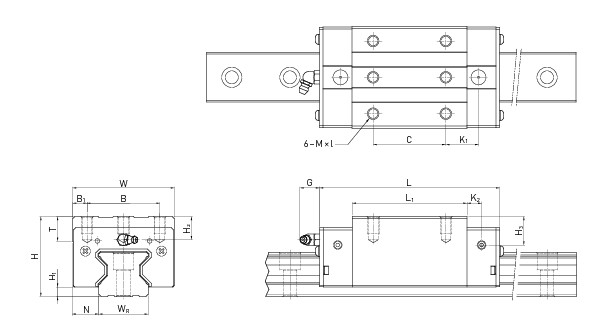

Dimensiuni Instalare [mm] | dimensiunile blocului [mm] | evaluare incarcare dinamica Cdyn [N]* | evaluare incarcare statica C0 [N] | CAD | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| H | W | B | C | L1 | L | M × l | ||||
| RGH15CA | 28 | 34 | 26,0 | 26 | 45,0 | 68,0 | M4 × 8 | 11300 | 24000 | CAD |
| RGH20CA | 34 | 44 | 32,0 | 36 | 57,5 | 86,0 | M5 × 8 | 21300 | 46700 | CAD |
| RGH20HA | 34 | 44 | 32,0 | 50 | 77,5 | 106,0 | M5 × 8 | 26900 | 63000 | CAD |
| RGH25CA | 40 | 48 | 35,0 | 35 | 64,5 | 97,9 | M6 × 8 | 27700 | 57100 | CAD |
| RGH25HA | 40 | 48 | 35,0 | 50 | 81,0 | 114,4 | M6 × 8 | 33900 | 73400 | CAD |
| RGH30CA | 45 | 60 | 40,0 | 40 | 71,0 | 109,8 | M8 × 10 | 39100 | 82100 | CAD |
| RGH30HA | 45 | 60 | 40,0 | 60 | 93,0 | 131,8 | M8 × 10 | 48100 | 105000 | CAD |
| RGH35CA | 55 | 70 | 50,0 | 50 | 79,0 | 124,0 | M8 × 12 | 57900 | 105200 | CAD |
| RGH35HA | 55 | 70 | 50,0 | 72 | 106,5 | 151,5 | M8 × 12 | 73100 | 142000 | CAD |
| RGH45CA | 70 | 86 | 60,0 | 60 | 106,0 | 153,2 | M10 × 17 | 92600 | 178800 | CAD |
| RGH45HA | 70 | 86 | 60,0 | 80 | 139,8 | 187,0 | M10 × 17 | 116000 | 230900 | CAD |
| RGH55CA | 80 | 100 | 75,0 | 75 | 125,5 | 183,7 | M12 × 18 | 130500 | 252000 | CAD |
| RGH55HA | 80 | 100 | 75,0 | 95 | 173,8 | 232,0 | M12 × 18 | 167800 | 348000 | CAD |
| RGH65CA | 90 | 126 | 76,0 | 70 | 160,0 | 232,0 | M16 × 20 | 213000 | 411600 | CAD |
| RGH65HA | 90 | 126 | 76,0 | 120 | 223,0 | 295,0 | M16 × 20 | 275300 | 572700 | CAD |
