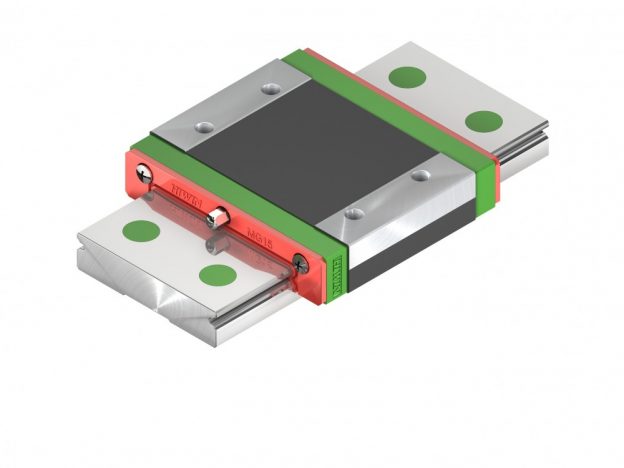

Ghidajele liniare Hiwin de tip MGW comercializate de 4 INDUSTRY au urmatoarele caracteristici:
– 2 randuri de recirculare al bilelor
– unghiul de contact dinte carucior si bile este de 45 °.
– forma compacta.
– toate materialele pentru carucior si sina sunt din otel inoxidabil

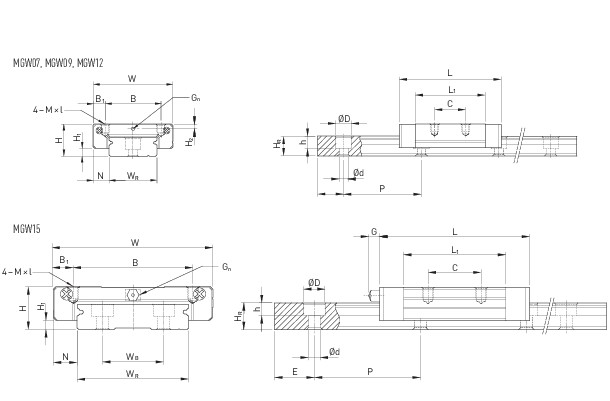

| Serie/ Marime |
Dimensiuni Instalare [mm] | dimensiunile blocului [mm] | evaluare incarcare dinamica Cdyn [N]* | evaluare incarcare statica C0 [N] | CAD | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| H | W | B | C | L1 | L | M × l | ||||
| MGW07C | 9 | 25 | 19 | 10 | 21 | 31,2 | M3 × 3 | 1370 | 2060 | CAD |
| MGW07H | 9 | 25 | 19 | 19 | 30,8 | 41,0 | M3 × 3 | 1770 | 3140 | CAD |
| MGW09C | 12 | 30 | 21 | 12 | 27,5 | 39,3 | M3 × 3 | 2750 | 4120 | CAD |
| MGW09H | 12 | 30 | 23 | 24 | 38,5 | 50,7 | M3 × 3 | 3430 | 5890 | CAD |
| MGW12C | 14 | 40 | 28 | 15 | 31,3 | 46,1 | M3 × 3,6 | 3920 | 5590 | CAD |
| MGW12H | 14 | 40 | 28 | 28 | 45,6 | 60,4 | M3 × 3,6 | 5100 | 8240 | CAD |
| MGW15C | 16 | 60 | 45 | 20 | 38 | 54,8 | M4 × 4,2 | 6770 | 9220 | CAD |
| MGW15H | 16 | 60 | 45 | 35 | 57 | 73,8 | M4 × 4,2 | 8930 | 13380 | CAD |
