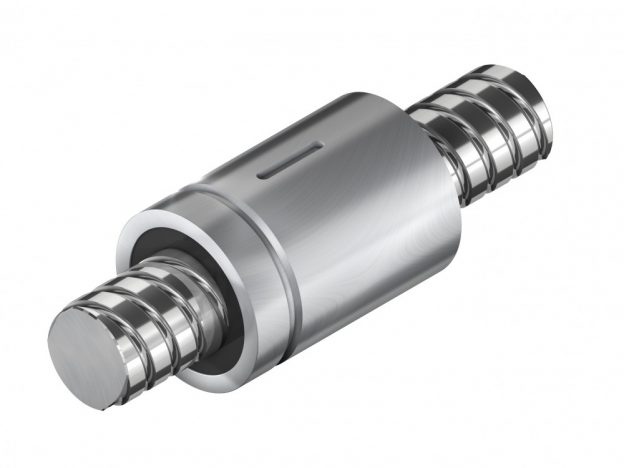

Suruburile cu bile Hiwin de tip ZE comercializate de 4 INDUSTRY au urmatoarele caracteristici:
– surubul este realizat prin aschiere decojire(strunjire)
– piulita cilindrica, include canal de lubrifiere
– joc axial max 0,05mm
– clasa de precizie IT7 (52µm/300mm) sau IT5 (23µm/300mm)

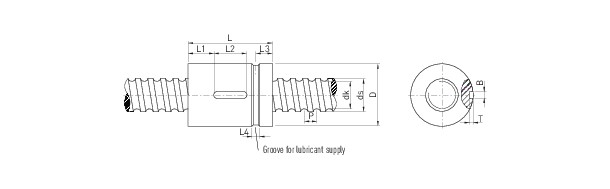

| numar articol | ds h6 |
P | D g7 |
L ±0,2 |
L1 | L2 | L3 | L4 | T +0,1 |
B P9 |
dk | incarcare dinamica Cdyn [N] |
incarcare statica C0 [N] |
joc axial maxim [mm] | greutate [kg/pc.] |
CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R16-05T3-ZE | 16 | 5 | 28 | 40 | 12,0 | 16 | 9 | 4 | 2,4 | 4 | 13,5 | 9600 | 12700 | 0,02 | 0,10 | CAD |
| R20-05T4-ZE | 20 | 5 | 36 | 51 | 15,0 | 20 | 10 | 4 | 2,4 | 4 | 17,5 | 13900 | 21800 | 0,02 | 0,23 | CAD |
| R25-05T4-ZE | 25 | 5 | 40 | 60 | 20,0 | 20 | 12 | 5 | 2,4 | 4 | 22,5 | 15600 | 27900 | 0,02 | 0,29 | CAD |
| R25-10T3-ZE | 25 | 10 | 48 | 65 | 22,0 | 20 | 15 | 5 | 2,4 | 4 | 21,0 | 24100 | 36200 | 0,02 | 0,50 | CAD |
| R32-05T5-ZE | 32 | 5 | 48 | 60 | 20,0 | 20 | 12 | 5 | 2,4 | 4 | 29,5 | 20700 | 43900 | 0,02 | 0,38 | CAD |
| R32-10T4-ZE | 32 | 10 | 56 | 80 | 27,0 | 25 | 15 | 5 | 2,4 | 4 | 27,8 | 40900 | 63200 | 0,02 | 0,74 | CAD |
| R32-20T2-ZE | 32 | 20 | 56 | 80 | 27,0 | 25 | 15 | 5 | 2,4 | 4 | 27,8 | 20300 | 26800 | 0,02 | 0,70 | CAD |
| R40-05T5-ZE | 40 | 5 | 56 | 68 | 24,0 | 20 | 15 | 6 | 2,4 | 4 | 37,5 | 22500 | 54600 | 0,02 | 0,44 | CAD |
| R40-10T4-ZE | 40 | 10 | 62 | 88 | 31,0 | 25 | 15 | 6 | 2,4 | 4 | 35,8 | 46800 | 82600 | 0,02 | 0,85 | CAD |
| R40-20T2-ZE | 40 | 20 | 62 | 88 | 31,0 | 25 | 15 | 6 | 2,4 | 4 | 35,8 | 23800 | 36400 | 0,03 | 0,88 | CAD |
| R50-05T5-ZE | 50 | 5 | 68 | 69 | 24,0 | 20 | 15 | 6 | 2,4 | 4 | 47,5 | 24900 | 69800 | 0,02 | 0,72 | CAD |
| R50-10T4-ZE | 50 | 10 | 72 | 100 | 37,0 | 25 | 17 | 6 | 2,4 | 4 | 45,8 | 52800 | 106800 | 0,02 | 1,04 | CAD |
| R50-20T3-ZE | 50 | 20 | 72 | 114 | 44,0 | 25 | 17 | 6 | 2,4 | 4 | 45,8 | 40000 | 76200 | 0,03 | 1,10 | CAD |
| R63-10T6-ZE | 63 | 10 | 85 | 120 | 44,0 | 32 | 17 | 6 | 3,5 | 6 | 58,8 | 84700 | 210800 | 0,04 | 1,73 | CAD |
| R63-20T4-ZE | 63 | 20 | 95 | 135 | 52,0 | 32 | 17 | 6 | 3,5 | 6 | 55,4 | 105000 | 250000 | 0,04 | 3,80 | CAD |
| R80-10T6-ZE | 80 | 10 | 105 | 120 | 44,0 | 32 | 17 | 8 | 3,5 | 6 | 75,8 | 93400 | 269200 | 0,04 | 2,80 | CAD |
| R80-20T4-ZE | 80 | 20 | 125 | 150 | 52,0 | 45 | 17 | 8 | 3,5 | 6 | 72,4 | 135000 | 322000 | 0,05 | 7,80 | CAD |
| R80-20T6-ZEH | 78 | 20 | 130 | 182 | 68,5 | 45 | 19 | 8 | 4,0 | 0 | 68,2 | 200000 | 510000 | 0,05 | 11,05 | |
