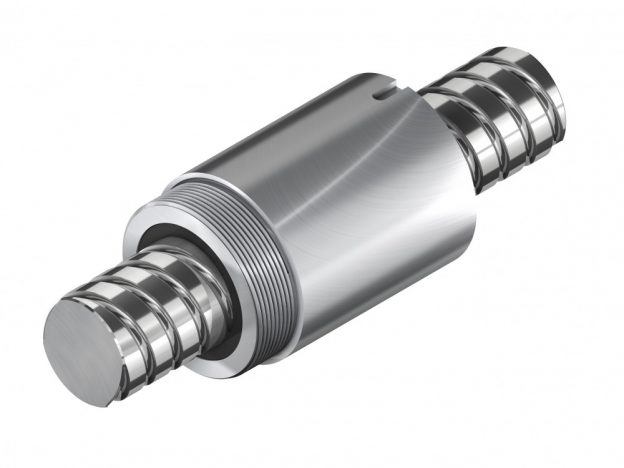

Suruburile cu bile Hiwin de tip RSIT comercializate de 4 INDUSTRY au urmatoarele caracteristici:
– surubul este realizat prin rulare
– piulita cilindrica
– joc axial max 0,02mm
– clasa de precizie IT7 (52µm/300mm)

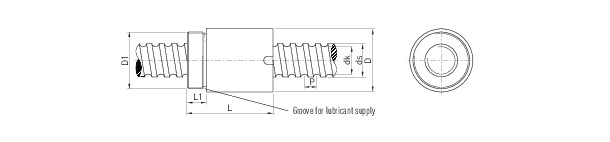

| numar articol | ds ±0,1 |
P | D -0,2 |
D1 | L -0,5 |
L1 | dk | incarcare dinamica Cdyn [N] |
incarcare statica C0 [N] |
joc axial maxim [mm] | greutate [kg/pc.] |
CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R08-02,5T2-RSIT | 7,7 | 2,5 | 17,5 | M15 × 1 | 27,5 | 7,5 | 6,1 | 1200 | 3360 | 0,04 | 0,03 | CAD |
| R10-02,5T2-RSIT | 9,9 | 2,5 | 19,5 | M17 × 1 | 25,0 | 7,5 | 8,1 | 1780 | 2630 | 0,04 | 0,037 | CAD |
| R10-04T2-RSIT | 9,9 | 4 | 24,0 | M22 × 1 | 32,0 | 10,0 | 7,7 | 1980 | 2820 | 0,04 | 0,08 | CAD |
| R12-04B1-RSIT | 12,0 | 4 | 25,5 | M20 × 1 | 34,0 | 10,0 | 9,8 | 3000 | 5700 | 0,04 | 0,08 | CAD |
